Ремонт генераторов и стартеров

Перед разборкой генераторы и стартеры очищают от пыли и грязи волосяной щеткой и сухой ветошью. При разборке применяют спе­циальные съемники, тиски и прессы. После разборки все узлы и детали очищают, моют и сушат. Металлические детали моют в ванне со щелочным раствором или в керосине. Детали

с проводами или обмоткой протирают ветошью, смоченной в бензине, и продувают сжатым воздухом. Затем их сушат в электрических сушильных шкафах при температуре 90—100°С в течение 45—90 мин в зависимости от размера обмоток. Уплотнительные прокладки из вой­лока и фетра промывают в чистом бензине.

Очищенные, промытые и высушенные узлы и детали контролируют путем наружного осмотра, необходимых замеров и электриче­ских испытаний, сортируя их на годные, тре­бующие ремонта, и негодные.

Основными дефектами якорей являются:

разрушение изоляции и обрывы витков обмот­ки;

износ пластин коллектора и контактных колец (в генераторах переменного тока), рис­ки, канавки и раковины на их поверхностях;

задиры и царапины на железе якоря; износ шеек и изгиб вала:

износ шлицев (у вала стартера).

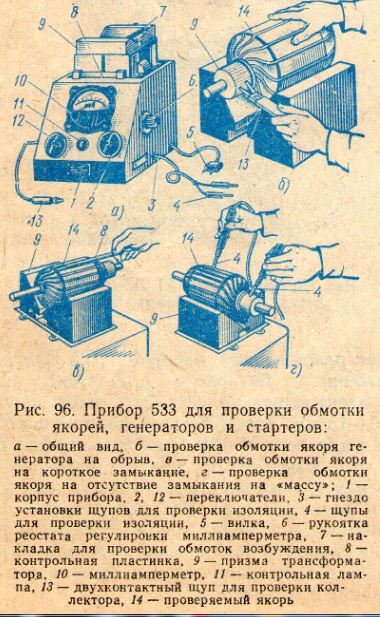

Для обнаружения дефектов обмоток якоря, генератора и стартера применяют прибор 533 (рис. 96, а). Составной частью прибора явля­ется трансформатор, сердечник которого вы­полнен в виде двух призм 9. Призмы не соеди­нены между собой, поэтому магнитная цепь трансформатора разомкнута. .При проверке якорь укладывают между призмами. Металл якоря замыкает электромагнитную цепь при­бора, а обмотка якоря выполняет роль вторич­ной обмотки трансформатора. При включении прибора в сеть переменного тока в витках об­мотки якоря будет индуцироваться электро­движущая сила. Если обмотка исправна, то в ее секциях тока не будет (э. д. с. с одной поло­вины секции уравновешивается э. д. с. другой половины, направленной навстречу первой). При замыкании между витками секции возник­нет ток, намагничивающий зубцы паза железа якоря. На пазы железа якоря при медленном его вращении поочередно накладывают конт­рольную пластинку 8 (рис. 96 в) которая бу­дет вибрировать над секцией с замкнутыми витками.

Обрывы в секциях обмотки якоря определя­ют при помощи миллиамперметра 10. Для это­го двухконтактный щуп 13 (рис. 96, б) прижи­мает к двум рядом расположенным коллектор­ным пластинам и якорь плавно повертывают на призме на 20—30°. Одновременно наблюда­ют за показаниями стрелки миллиамперметра. Отклонение стрелки миллиамперметра от уста­новленного положения показывает, что цепь замкнута и проверяемая секция обрывов не имеет. Если стрелка миллиамперметра оста­лась неподвижной, то в секции обмотки якоря имеется обрыв. Подобным образом, поворачи­вая якорь на призме, проверяют все секции об­мотки.

Замыкание обмотки на «массу» обнаружи­вают при помощи контрольной лампы 11. Для этого один штырь щупа 4 (рис. 96, г) соединя­ют с сердечником или валом якоря, а другой штырь — поочередно с пластинами коллектора. Если контрольная лампа загорится, то нару­шена изоляция и секция замкнута на «массу».

После проверки на приборе модели 533 и в случае годной обмотки якорь контролируют в центрах на биение с помощью индикатора. До­пустимое биение коллектора не более 0,05 мм, а железа сердечника — не более 0,09 мм. Прав­ку изогнутого вала якоря осуществляют на ручном прессе.

Задиры и царапины на железе якоря устра­няют зачисткой мелкозернистым наждачным полотном или, если они глубокие, шлифовани­ем. При этом уменьшение диаметра железа якоря компенсируется установкой прокладок под полюсные наконечники.

Изношенные шейки вала под подшипники восстанавливают хромированием или осталиванием. При износе шеек до 0,25 мм на диа­метр их можно восстановить накаткой с по­следующим шлифованием до номинального размера.

Дефектную обмотку ремонтируют. Если она имеет внутренние дефекты или разрушение изоляции, то ее снимают и на якорь наматыва­ют новую обмотку. Без перемотки устраняют обрыв обмотки или замыкание секций в местах припайки к коллекторным пластинам.

Обмотку якоря стартера ремонтируют при разрушении изоляции. Поврежденную изоля­цию заменяют новой.

Изношенные рабочие поверхности коллек­торов и контактных колец протачивают на спе­циальном станке модели 2155 или на токарном станке. После обточки поверхности шлифуют стеклянной шкуркой. Допустимое уменьшение диаметров коллекторов или контактных колец не должно превышать значений, установлен­ных техническими условиями. При меньших диаметрах коллекторы и кольца заменяют но­выми.

После протачивания коллектора якоря ге­нератора необходимо углубить изоляцию (ми­канит) между пластинами на глубину 0,6— 0,8 мм. Для этого применяют фрезу или ножов­ку. Миканит удаляют специальной фрезой на станке модели 2155 или вручную ножовкой (рис. 97) после обточки на токарном станке. Не подлежат ремонту коллекторы с замкнуты­ми или расшатанными пластинами. Их заме­няют новыми.

Ремонт корпусов.

Корпуса (в сборе) могут иметь электрические и механические по­вреждения, которые устанавливают внешним осмотром и электрическими испытаниями.

Основными электрическими дефектами являются: межвитковое замыкание обмоток и замыкание на массу; обрывы выводных наконечников и в соединениях обмоток. Обмотки возбуждения проверяют с помощью прибора модели 533. Для этого переключатель 2 прибора (см. рис. 96) устанавливают в положение «Контроль изоляции». Один щуп прибора (рис. 98, а) соединяют с зажимом «1Л» на корпусе генера­тора, а второй щуп — с началом обмотки воз­буждения. Если имеется обрыв, то контроль­ная лампа не загорится. Качество изоляции (отсутствие замыкания на «массу») проверяют при положении второго щупа на корпусе гене­ратора (рис. 98, б). Если контрольная лампа прибора загорится, то обмотка замкнута на «массу». Аналогичную проверку можно произ­вести при помощи контрольной лампы от сети переменного тока напряжением 220 В.

Короткое замыкание в витках обмотки воз­буждения можно выявить при определении омического сопротивления обмоток при помо­щи омметра. Оно должно соответствовать уста­новленным техническим данным генератора. Если сопротивление окажется меньшим, то это укажет на наличие межвиткового замыкания в катушке. Катушки не подлежат ремонту, если имеют обрывы и замыкания.

Основными механическими повреждениями корпусов являются: срыв резьбы, забоины на посадочных местах крышек, повреждение шли­цев винтов крепления полюсных наконечников, задиры на поверхности полюсных наконеч­ников.

Сорванную или поврежденную резьбу вос­станавливают нарезанием резьбы-ремонтного размера или постановкой дополнительной детали (ввертыша) с резьбой номинального размера. Забоины на посадочных местах кры­шек устраняют напильником. Полюсные нако­нечники, имеющие значительные задиры и вмятины, должны быть заменены. Незначи­тельные задиры можно устранить растачива­нием. При этом в собранном корпусе необхо­димо обеспечить требуемый радиальный зазор (0,25—0,65 мм) между якорем и полюсными наконечниками путем установки под послед­ние прокладок из трансформаторного железа.

Для устранения дефектов обмоток возбуж­дения корпус генератора разбирают. Для этого снимают клеммы и отвертывают винты креп­ления полюсных наконечников, предваритель­но ослабив их с помощью пресс-отвертки (рис. 99). Катушки с отсыревшей и промас­ленной изоляцией просушивают в сушильном шкафу, а затем пропитывают изоляционным лаком. Поврежденную изоляцию катушек сни­мают и заменяют новой с последующей про­питкой лаком и сушкой в шкафу. Дефектную межвитковую и наружную изоляцию в обмот­ках катушек возбуждения стартеров заменяют на новую.

Ремонт крышек.

Основными дефекта­ми крышек в сборе являются: замыкание, тре­щины и отколы, износ подшипников, ослабле­ние крепления щеткодержателей, поломка или потеря упругости пружин щеткодержателей, износ щеток. Замыкание на крышку проверя­ется контрольной лампой прибора модели 533 (рис. 100). Щеткодержатель должен быть на­дежно изолирован от крышки. При замыкании контрольная лампа будет гореть и изоляцию необходимо заменить. Трещины и отколы в крышках заваривают, а затем зачищают запод­лицо. Изношенные подшипники заменяют но­выми. Устранение ослабления крепления щет­кодержателей осуществляют путем «подтяги­вания» заклепки. Поломанные или потерявшие упругость пружины щеткодержателей заменяют новыми. Износившиеся щетки также заме­няют на новые. Проверку упругости пружин осуществляют динамометром. Усилие прижима щеток к коллектору должно соответствовать техническим условиям.

Ремонт включателей и реле стартеров.

Основными дефектами включа­телей и реле стартеров являются: повреждение изоляции и обрывы обмоток, обгорание, окис­ление и сваривание контактов. Повреждение изоляции и обрывы обмоток устанавливают при испытании с помощью контрольной лампы. Дефектную обмотку перематывают на специ­альном приспособлении. Состояние контактов выявляют при наружном осмотре. Сваренные контакты заменяют новыми. Обгоревшие и оки­слившиеся контакты зачищают мелкозернистой наждачной шкуркой. При значительном обгорании контактных болтов и диска их можкно повернуть на 180°.

Сборка генераторов и старте­ров и их испытание.

После ремонта отдельных деталей и узлов осуществляют сборку генераторов и стартеров и их испытание в со­ответствии с техническими условиями. Перед испытанием генераторы рекомендуется обка­тать на стенде в течение 3—5 мин при скорости вращения якоря 1500—2000 об/мин и нагруз­ке 10—14 А. Генераторы испытывают на стен­де в режиме электродвигателя (генераторы по­стоянного тока), в генераторном режиме, а так­же на кратковременное повышение скорости вращения якоря. При испытании на режиме электродвигателя генератор питается от акку­муляторной батареи или от низковольтного аг­регата постоянного тока.

Осуществляют проверку качества сборки и правильность электрических соединений. Якорь генератора должен бесшумно вращаться в установленном направлении. Вращение якоря в противоположную сторону указывает, что неправильно соединены обмотки возбуждения или щетки. Силу потребляемого тока измеря­ют после двух-, трехминутной работы генерато­ра. Она должна соответствовать техническим условиям.

Превышение силы тока характеризует на­личие следующих дефектов генератора: пере­коса, заедания и задевания якоря за полюсные наконечники. Резкое увеличение силы потреб­ляемого тока и числа оборотов якоря свиде­тельствует о плохом контакте или обрыве в цепи обмоток возбуждения.

При испытании на режиме генератора про­веряют число оборотов якоря, при котором до­стигается номинальное напряжение генератора без нагрузки и с полной нагрузкой, а также ра­боту генератора при кратковременном повы­шении скорости вращения якоря. Испытание проводят без аккумуляторных батарей при температуре генератора 15—25°С и нагрузке в соответствии с техническими условиями (10— 60 А для разных марок генератора). Генератор должен развивать номинальное напряжение 12,5 В (для генераторов переменного тока на зажимах выпрямителя) при работе без нагруз­ки и под нагрузкой. Скорость вращения якоря генератора должна плавно повышаться, и при достижении напряжения 12,5 В производят из­мерение числа оборотов.

Испытание генератора на максимальные обороты кратковременной работы проводят совместно с реле-регулятором при полной на­грузке и .при частоте вращения якоря 5500— 5700 об/мин (для генераторов переменного то­ка — 7500 об/мин) в течение 3 мин. При этом испытании не должны наблюдаться какие-ли­бо нарушения нормальной работы генератора.

Допускается слабое искрение под неболь­шой частью щеток в виде отдельных точек.

У генераторов переменного тока выборочно проверяют температуру нагрева корпуса ста­тора и контактных колец. При этом генератор работает с полной нагрузкой, а вал ротора вращается со скоростью 2000 об/мин. Замеры производят при установившейся температуре, т. е. когда ее повышение в точках замера со­ставляет не более 1°С за 15 мин. Температура корпуса не должна превышать более чем на 40°С, а температура контактных колец — на 60°С температуру окружающего воздуха.

Стартеры испытывают на безотказность ра­боты механизма включения, скорость враще­ния якоря, бесшумность работы и на силу по­требляемого тока при холостом ходе. Выбо­рочно осуществляют испытание на величину крутящего момента, создаваемого при полном торможении. Испытание осуществляют на тех же стендах, на которых испытывают генера­торы. Стартер должен работать бесшумно. На­личие стуков и ненормальных шумов устанав­ливают прослушиванием. Механизм включе­ния должен работать безотказно. Его работу проверяют путем пробного включения.

При стендовом испытании на полное тормо­жение определяют величину силы тока и кру­тящий момент, развиваемый стартером, кото­рые должны соответствовать техническим ус­ловиям.

При испытании на холостом ходу стартер подключают к аккумуляторной батарее на 1 мин. При этом тахометром определяют число оборотов якоря, а амперметром — силу тока. Они должны соответствовать данным техни­ческих условий.

Большая сила тока и малые обороты якоря указывают на наличие перекосов, заеданий и неравномерного зазора между якорем и полюс­ными наконечниками. Малая сила тока и ма­лые обороты являются результатом слабого прижима щеток или плохих контактов в элек­трических соединениях стартеров. Чрезмерно большая сила тока и малое число оборотов якоря появляются в результате короткого за­мыкания в электрической цели стартера или неправильной установки щеток.
