Шероховатость поверхности



Шероховатость поверхности характеризует­ся неровностями с относительно малыми шага­ми на установленной базовой длине. Парамет­рами шероховатости поверхности являются:

среднее арифметическое отклонение профиля R_a

 высота неровностей профиля по десяти точ­кам R_z

наибольшая высота неровностей про­филя R_max

средний шаг неровностей S_m

средний шаг неровностей по вершинам S и относи­тельная опорная длина профиля tp, где р — значение уровня сечения профиля.

Значения R_a , R_z  и R_max  характеризуют вы­сотный параметр шероховатости поверхности.

На чертежах шероховатость поверхности обозначается значками

Знак  с числовой величиной указывает на шероховатость поверхности, способ обработки которой не устанавливается.

Знак с числовой величиной обозначает шероховатость поверхности, обрабатываемой со снятием стружки.

 Знак с указанием числовой величины -  шероховатость поверхности, обрабатываемой без снятия стружки.

Если на чертеже имеется знак без указания числовой величины шероховатости, то он обозначает, что поверхность не обрабатывается, а шероховатость сохраняется в состоянии поставки

Максимальные величины шероховатости по параметру R_a обозначаются без символа, а по параметру R_z - с символом

При необходимости указывать максимальную и минимальную величины шероховатости над знаками располагают соответствующие значе­ния. Если требуется указать способ обработки или контроля, базовую длину в миллиметрах и направление рисок, то знаки выполняют с полкой, а указания располагают следующим

где а — указания о способе обработки или контроля, б — базовая длина, в — условное обозначение направления рисок.

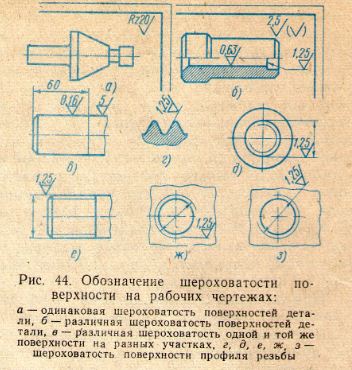

Некоторые примеры обозначения шерохо­ватости поверхности на рабочих чертежах указаны на рис. 44. Если все поверхности де­тали имеют одинаковую шероховатость, то в правом верхнем углу чертежа помещают об­щее обозначение шероховатости (рис. 44, а). При наличии на детали преобладающей шеро­ховатости ее обозначение наносят в правом верхнем углу. Знак, взятый в скобки, обозна­чает, что все остальные поверхности, кроме указанных на детали, имеют шероховатость, указанную перед скобкой (рис. 44,6).

Если ше­роховатость одной и той же поверхности дета­ли на отдельных участках должна быть раз­личной, то эти участки разграничиваются спло­шной тонкой линией с нанесением соответству­ющего размера и обозначений шероховатости (рис. 44,в). Шероховатость поверхности про­филя резьбы обозначают по общим правилам (рис. 44, г) или условно на выносной линии для обозначения размера резьбы (рис/44, д, е, ж) или на размерной линии (рис. 44, з).
